Débroussailleuse pour mini-pelle 110 cm ARK-110, broyeur hydraulique à couteaux Y pour mini-pelles de 1 à 2 t et bras d'épareuse
DETAILS

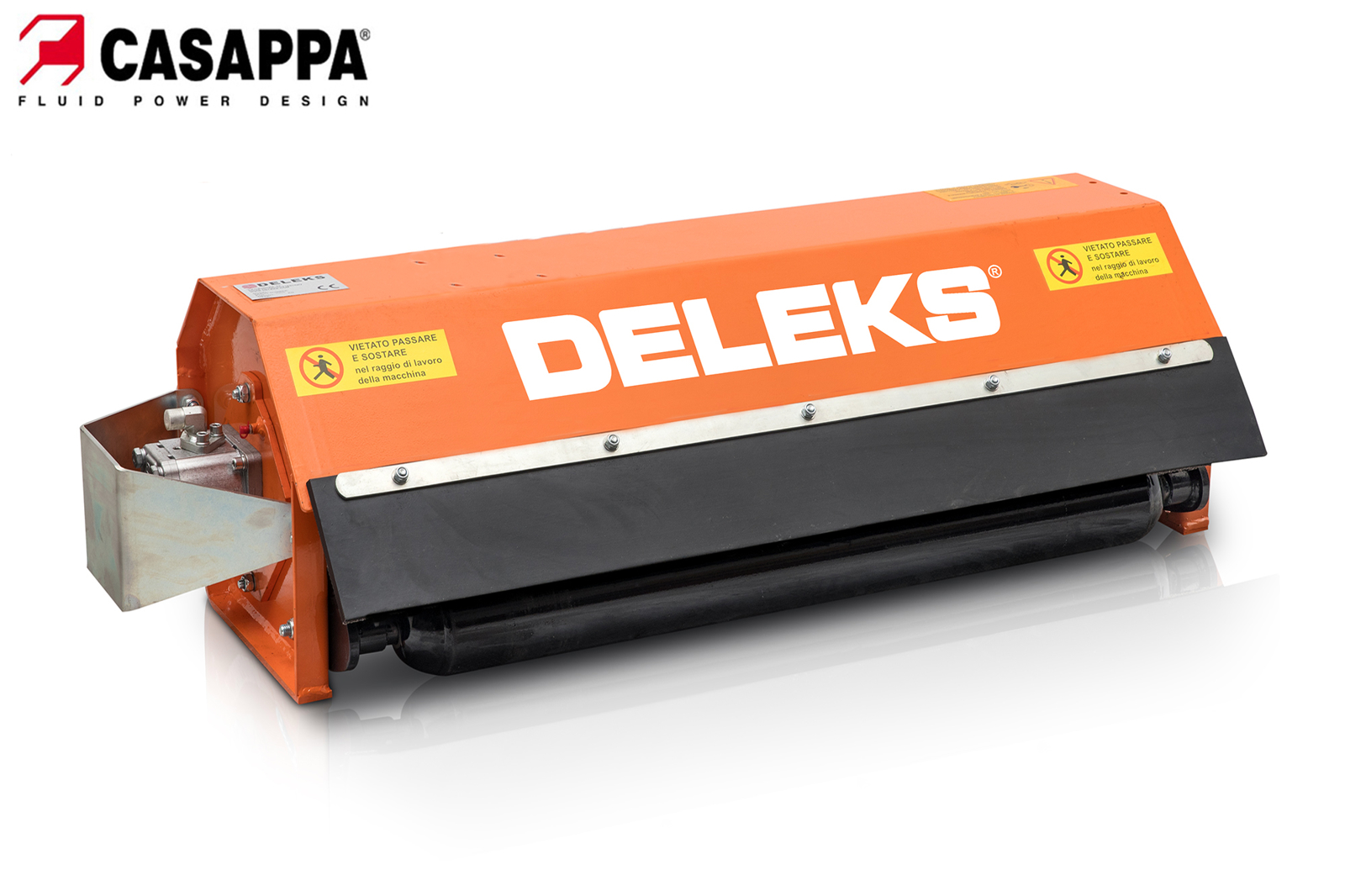

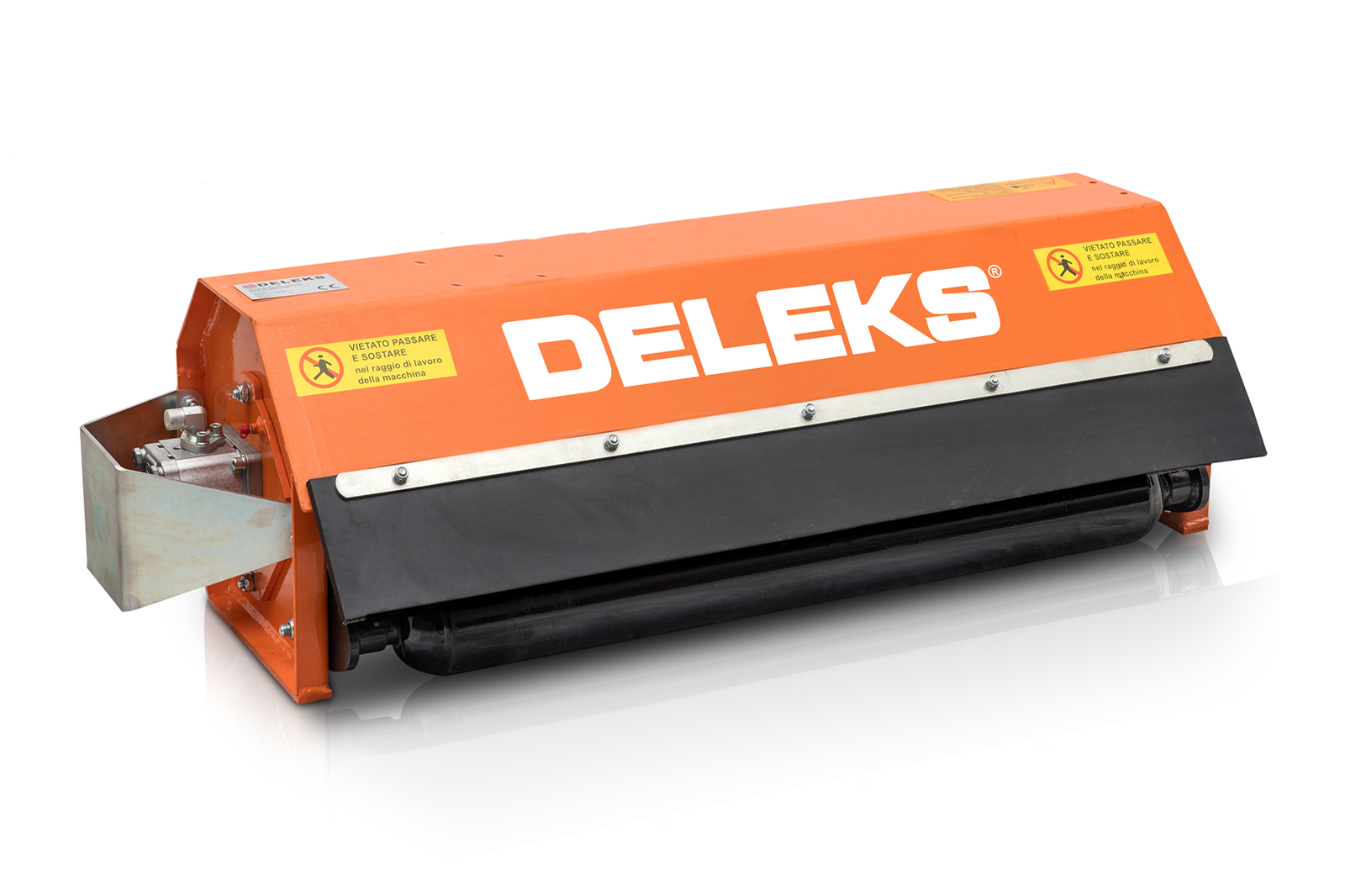

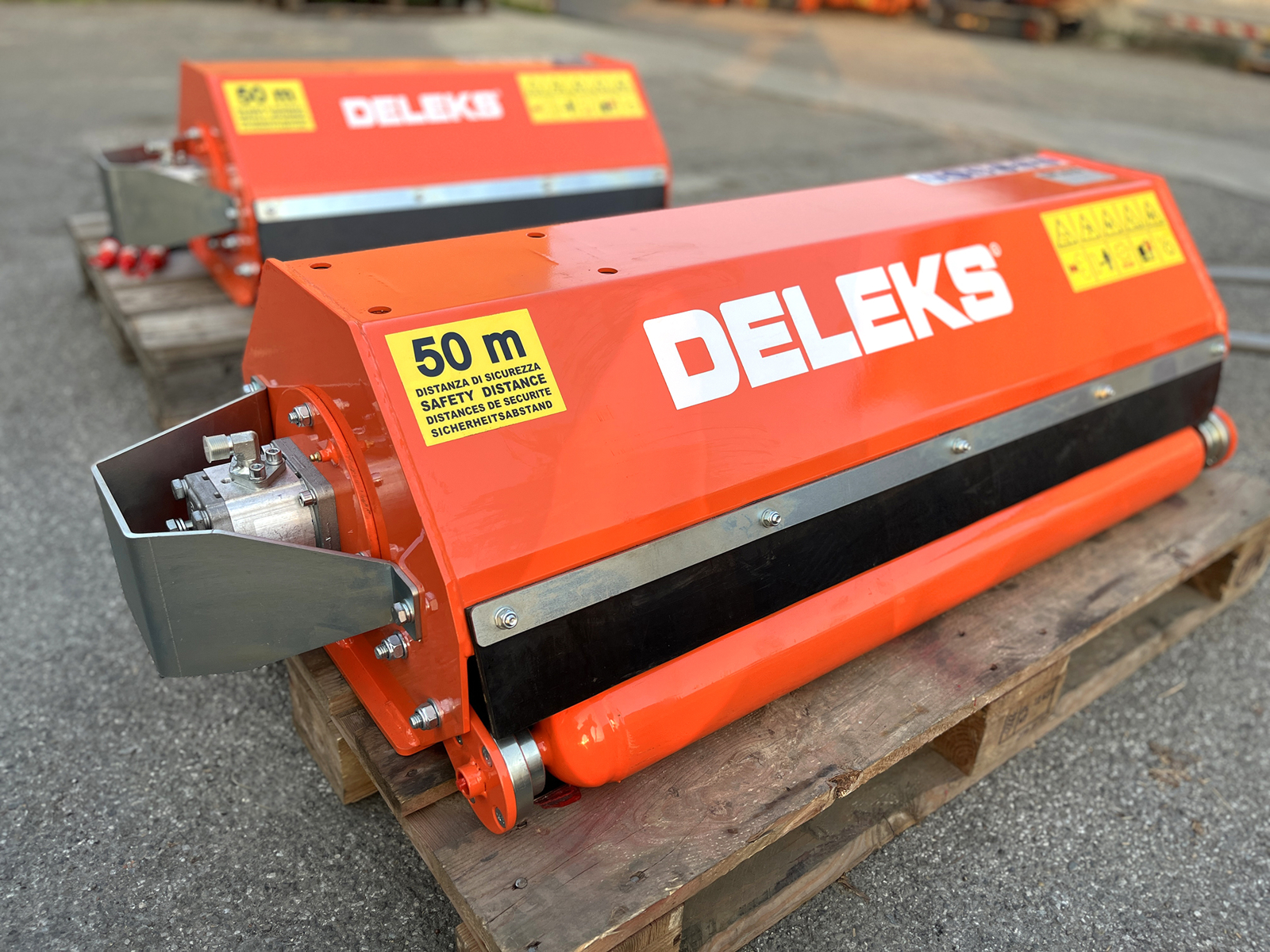

Débroussailleuse hydraulique pour mini-pelle de 110 cm de coupe, DELEKS® ARK-110 : le broyeur à rotor renforcé pour les mini-pelles de 1 à 2 t, comme Kubota, Takeuchi, Yanmar, Caterpillar et JCB, ainsi que pour les bras d'épareuse de tracteur. Le rotor de 108 mm, équilibré électroniquement, porte 44 couteaux Y et broie l'herbe, les ronces, les roseaux, les buissons et les branches jusqu'à 3 cm le long des fossés, des berges, des digues et des talus, là où un tracteur ne passe pas ; en option, il s'équipe de marteaux. Il se monte sur le bras à la place du godet et fonctionne avec 25-30 l/min d'huile à 120-150 bar ; il pèse 120 kg et la hauteur de coupe se règle de 20 à 80 mm. Il est certifié ECO Certificazioni, garanti 2 ans et la livraison est gratuite.
Pour quelles mini-pelles
L'ARK-110 est conçu pour les mini-pelles de 1 à 2 t avec ligne hydraulique auxiliaire : Caterpillar, Takeuchi, Kubota, JCB, Case, Komatsu et Yanmar. Avec 110 cm de coupe et 132 cm d'encombrement, il pèse 120 kg. Le poids du broyeur doit toujours être comparé à la capacité de levage du bras en extension maximale. La même série comprend aussi l'ARK-100 (100 cm, 110 kg) : à machine égale, un broyeur plus étroit pèse moins et se manie mieux bras entièrement déployé. Pour les branches jusqu'à 2 cm et les bras à plus faible capacité de levage, il y a les AR et les ARS, de 60 à 100 cm et de 66 à 100 kg. Il se monte aussi sur les bras d'épareuse de tracteur qui fournissent 25-30 l/min d'huile : c'est l'une des têtes des épareuses DELEKS® MERLO.

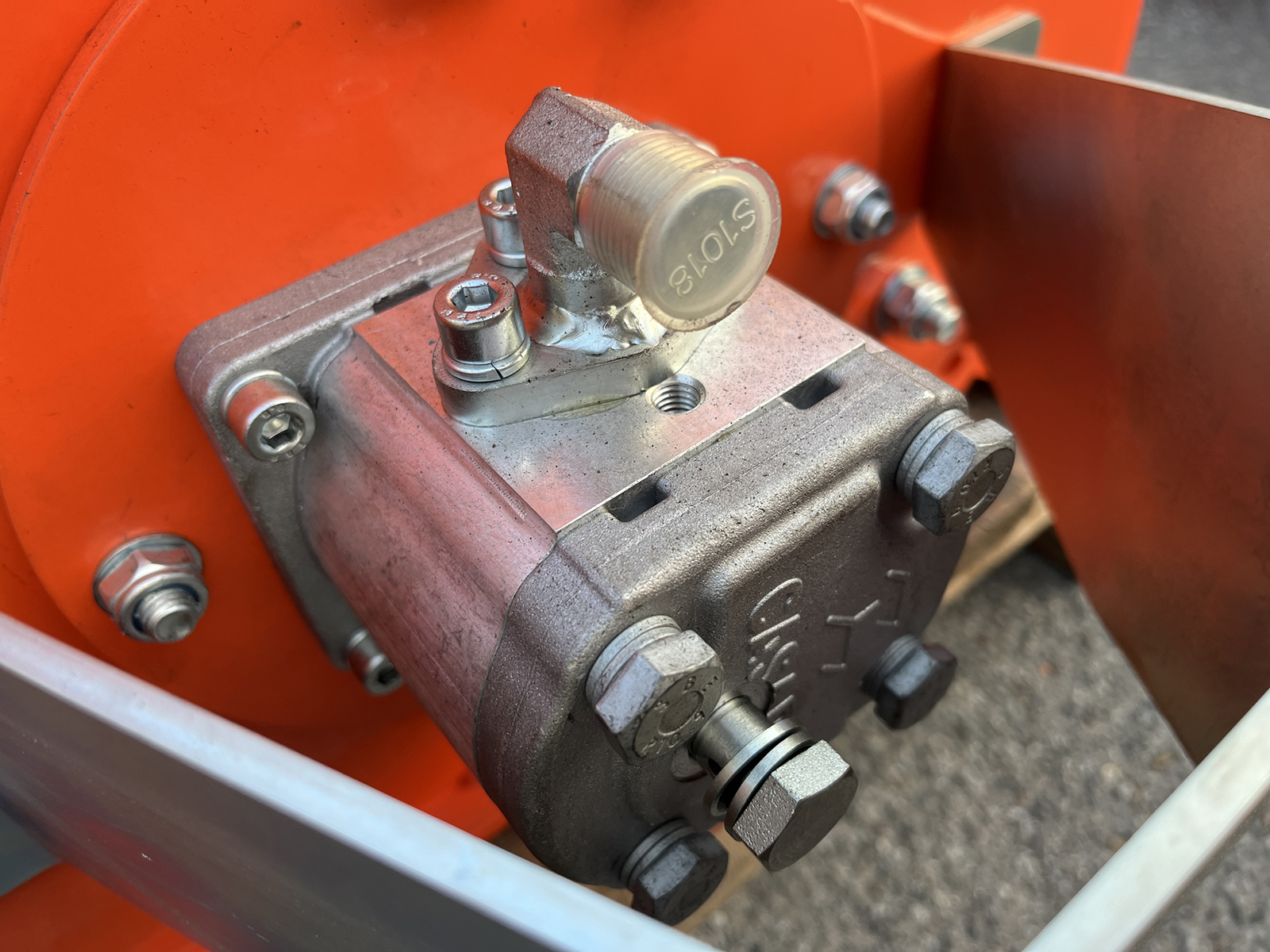

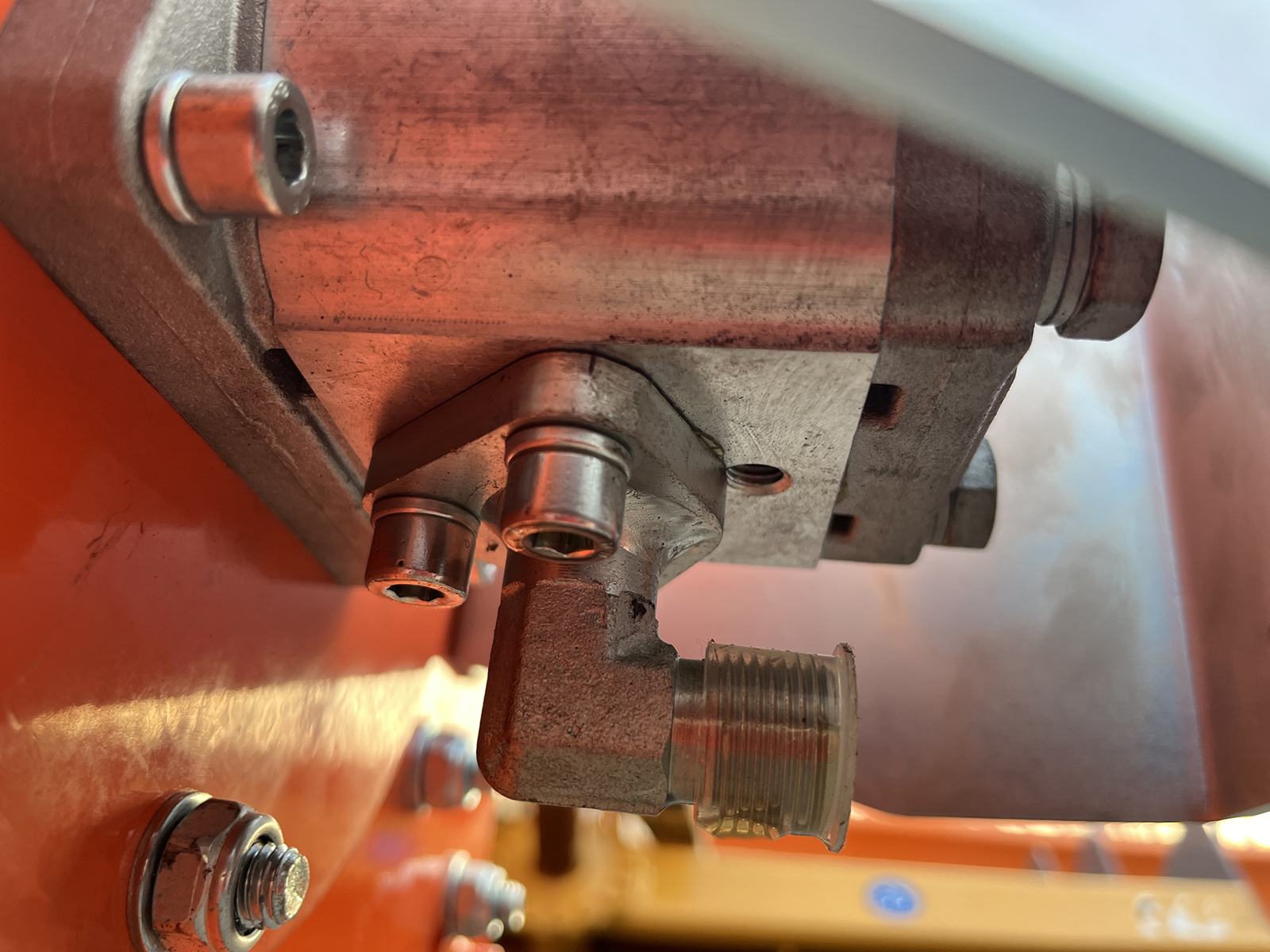

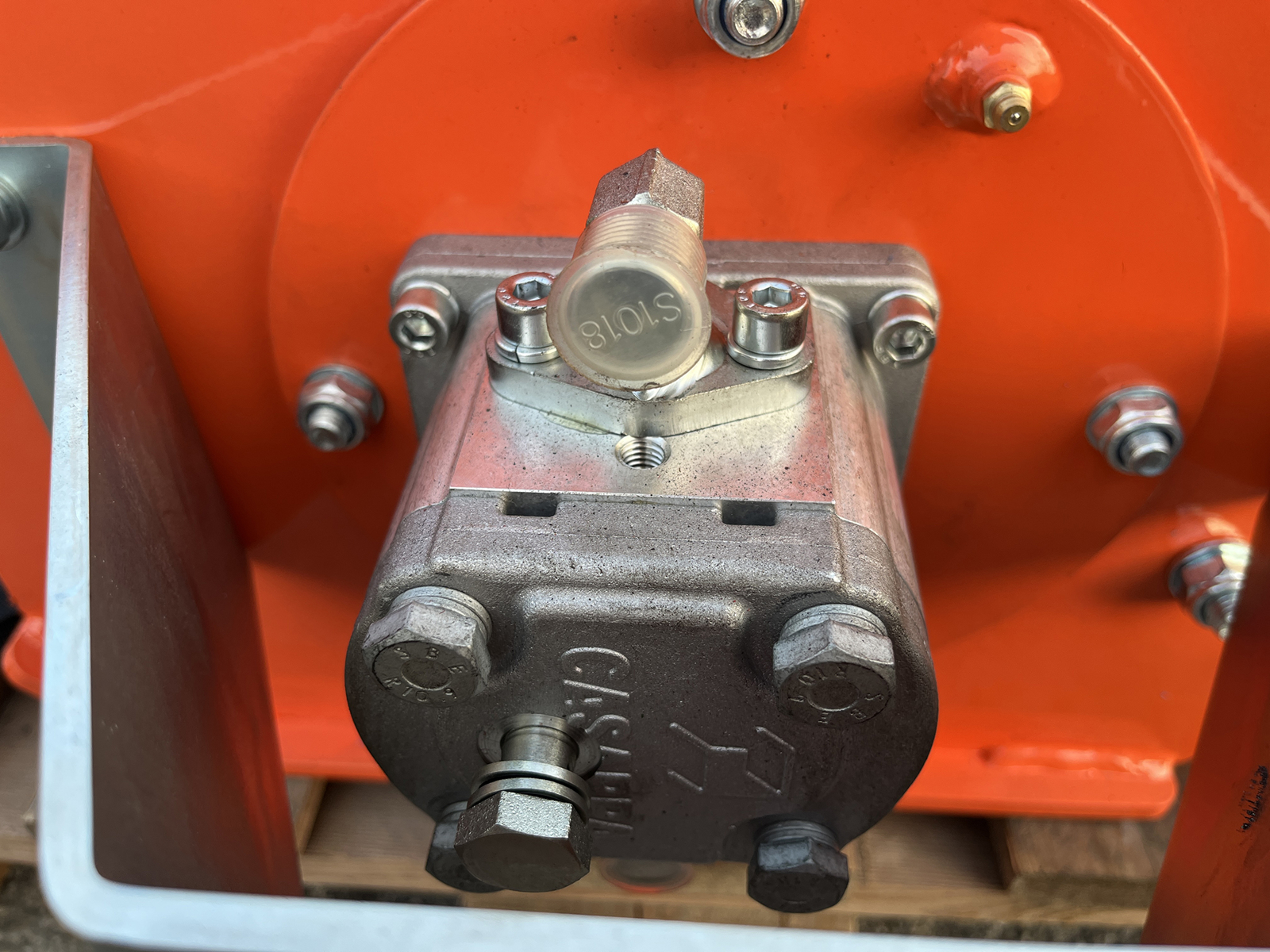

Raccordement hydraulique : débit, double effet et drainage
L'ARK-110 fonctionne avec un débit d'huile de 25-30 l/min et une pression de service de 120 à 150 bar, sur la ligne auxiliaire de la mini-pelle. Le moteur hydraulique, Made in Italy, fait tourner les couteaux dans les deux sens : il faut une commande à pédale à double effet. Il a un troisième flexible pour le drainage, à raccorder en retour direct au réservoir. Il est préférable que la pelle ait deux pompes, une pour la translation et une pour les services. Avant la commande, vérifiez le débit et la pression de la ligne auxiliaire : en cas de doute, il suffit de nous communiquer le modèle de votre machine.

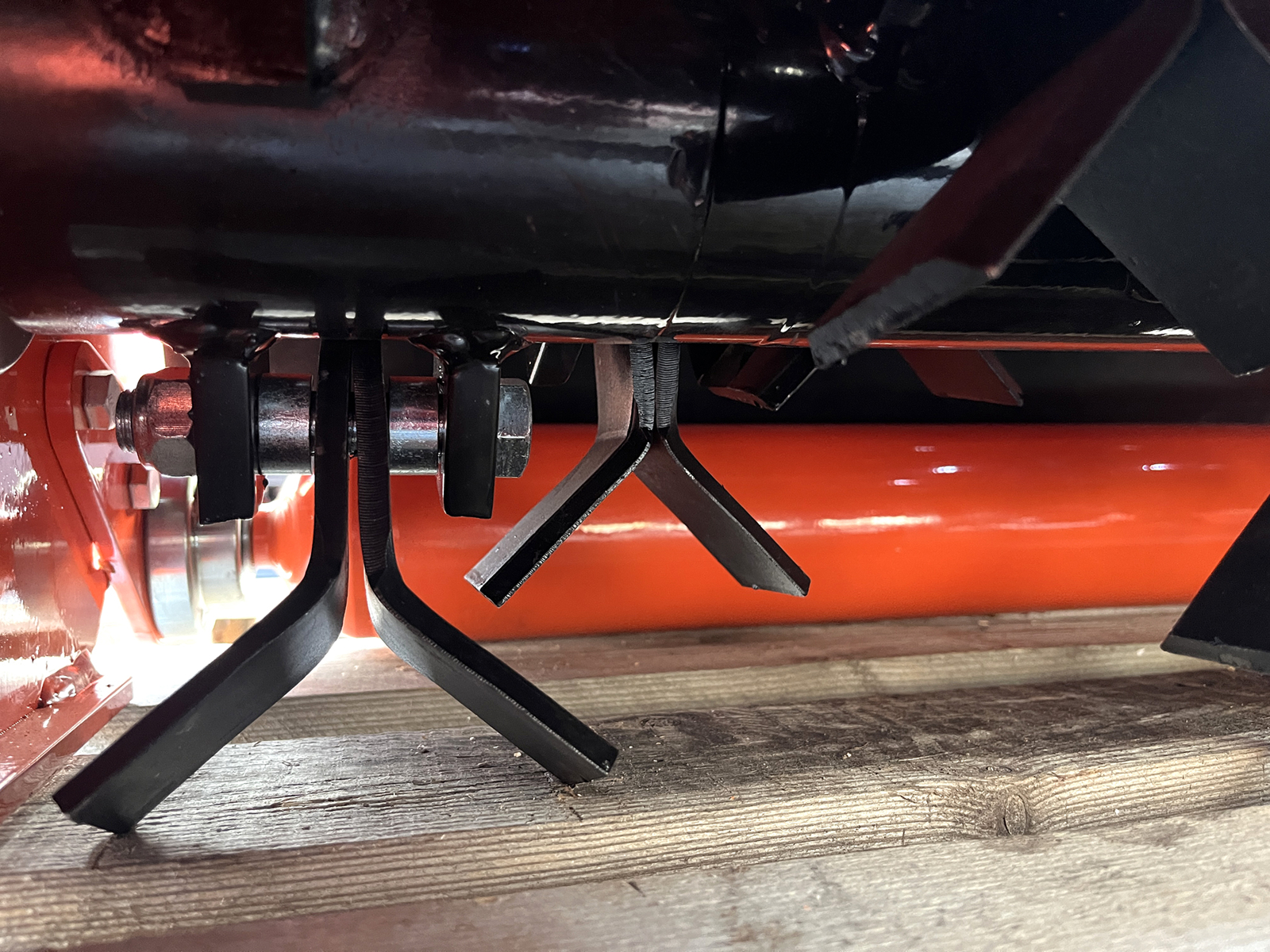

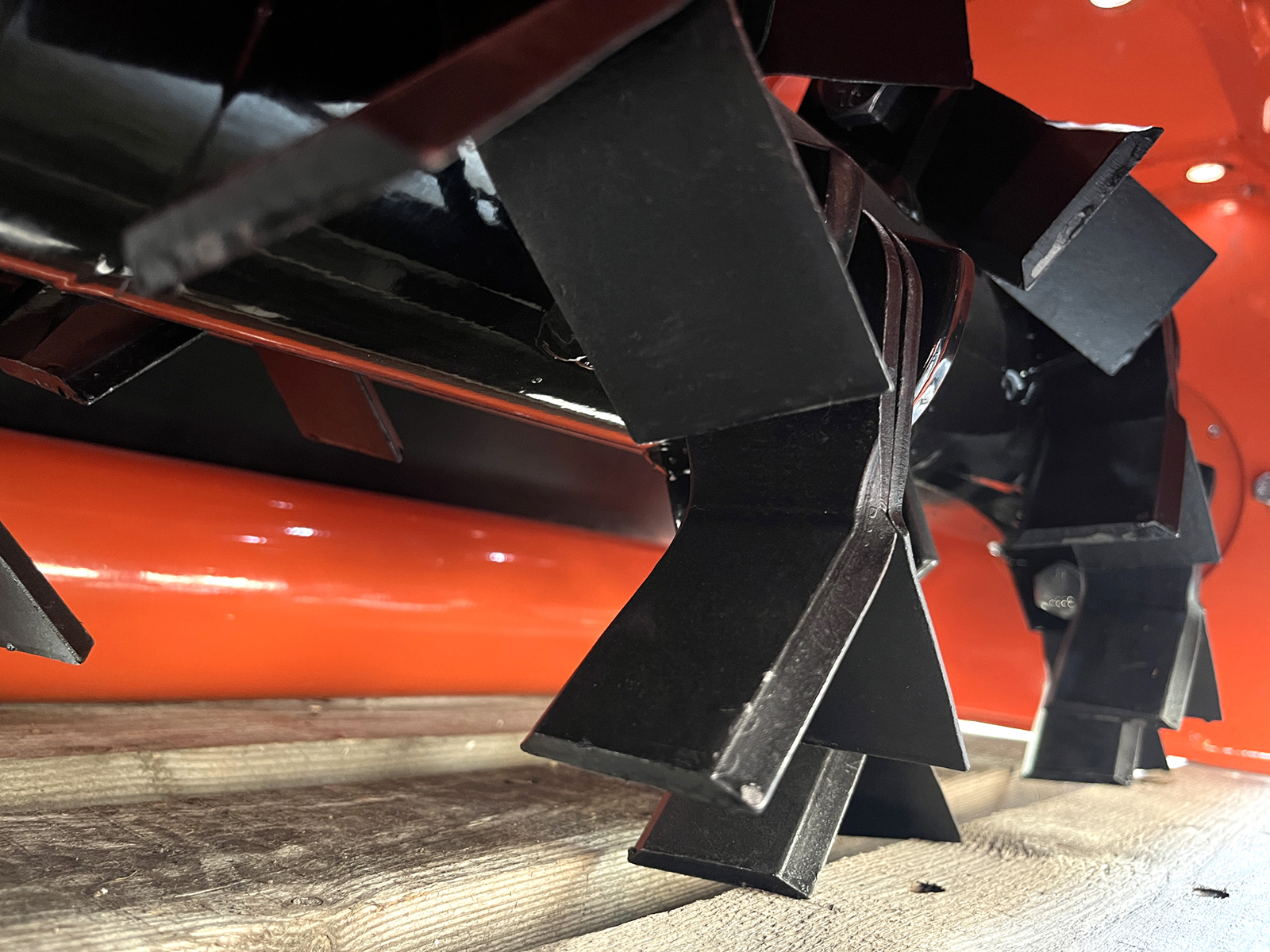

Rotor renforcé à 44 couteaux Y
Le rotor, de 108 mm de diamètre et 8 mm d'épaisseur, est équilibré électroniquement et tourne à 1 500 tr/min. Il porte 44 couteaux Y, soit 22 paires, et broie l'herbe, les ronces, les roseaux, les buissons et les branches jusqu'à 3 cm de diamètre. Les couteaux se remplacent avec le jeu COLTELLIDTH, de 20 paires avec visserie et entretoises de montage. En option, des marteaux se montent à la place des couteaux (kit MAZZE10INT).
Rouleau et hauteur de coupe
La hauteur de coupe se règle de 20 à 80 mm. Le rouleau arrière, de 102 mm de diamètre, pose le broyeur sur le sol et maintient la hauteur constante : basse pour la finition de l'herbe, plus haute sur les terrains caillouteux ou irréguliers.

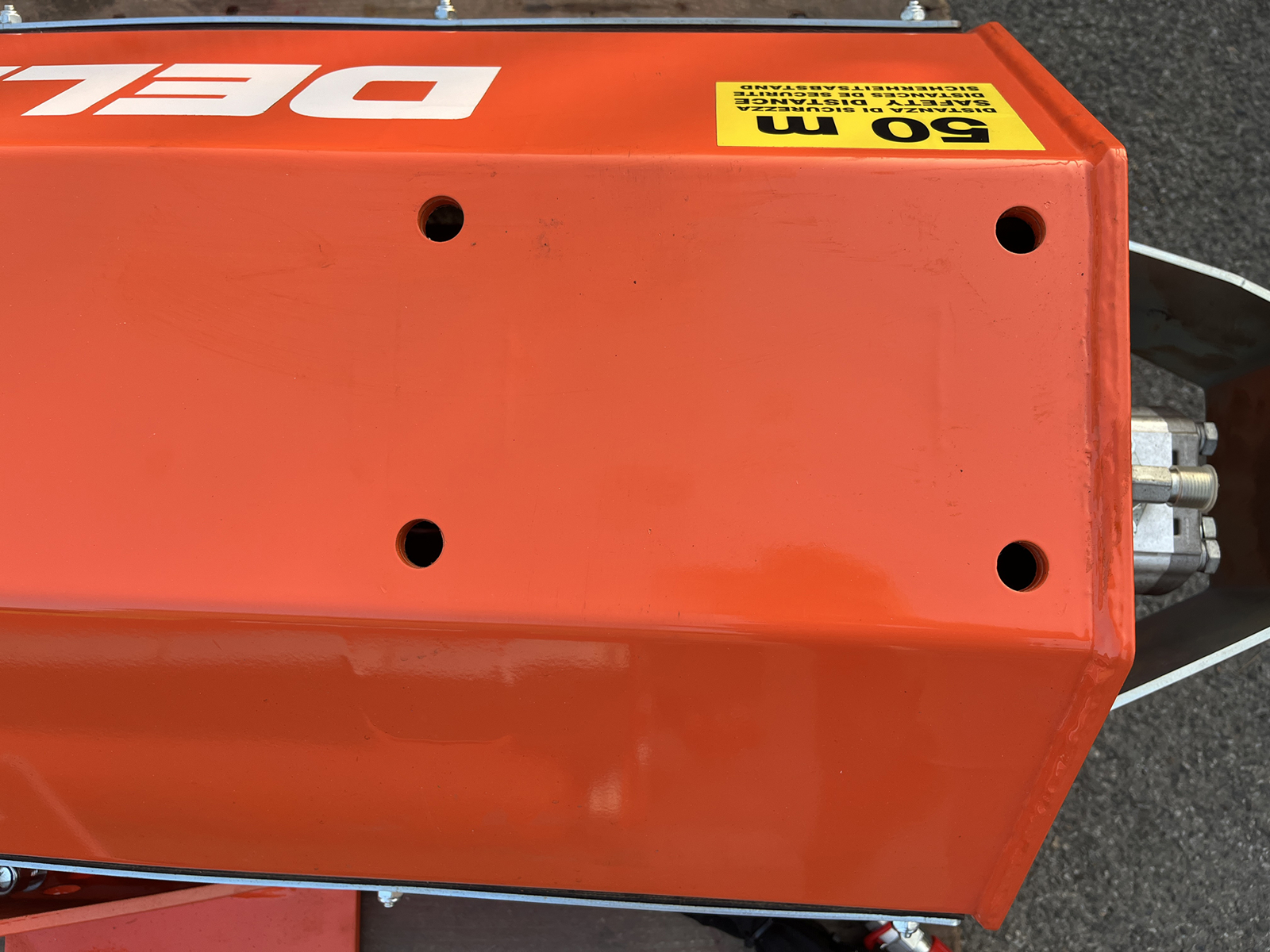

Attache sur le bras

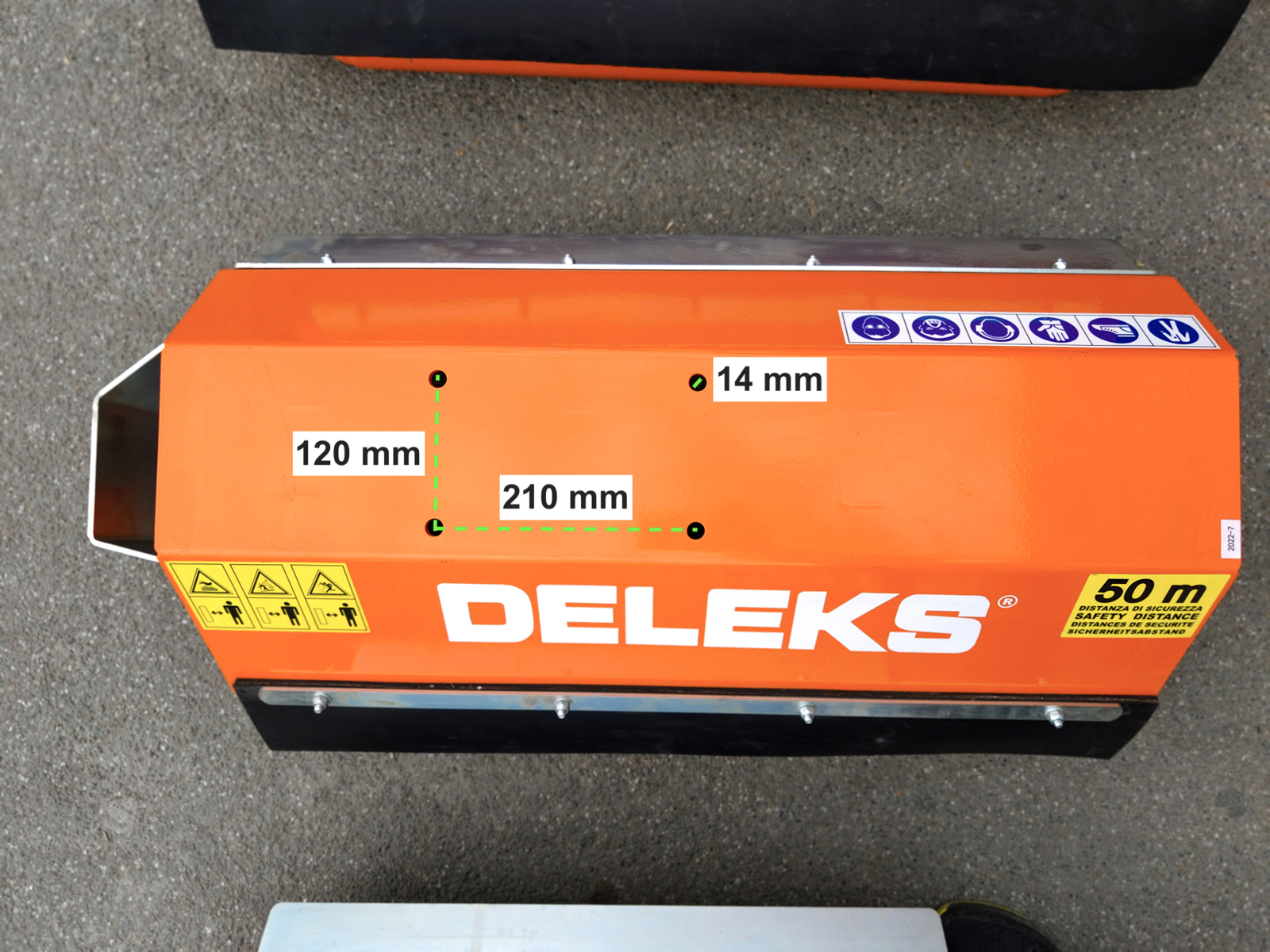

Les cotes de l'attache d'origine figurent sur les images de la fiche : comparez-les à celles du bras de votre mini-pelle. En alternative, vous pouvez commander l'une des attaches en option (ACB+ M0 et M1 type Morin) ou une attache réalisée sur mesure, aux cotes de votre machine, avec un supplément.

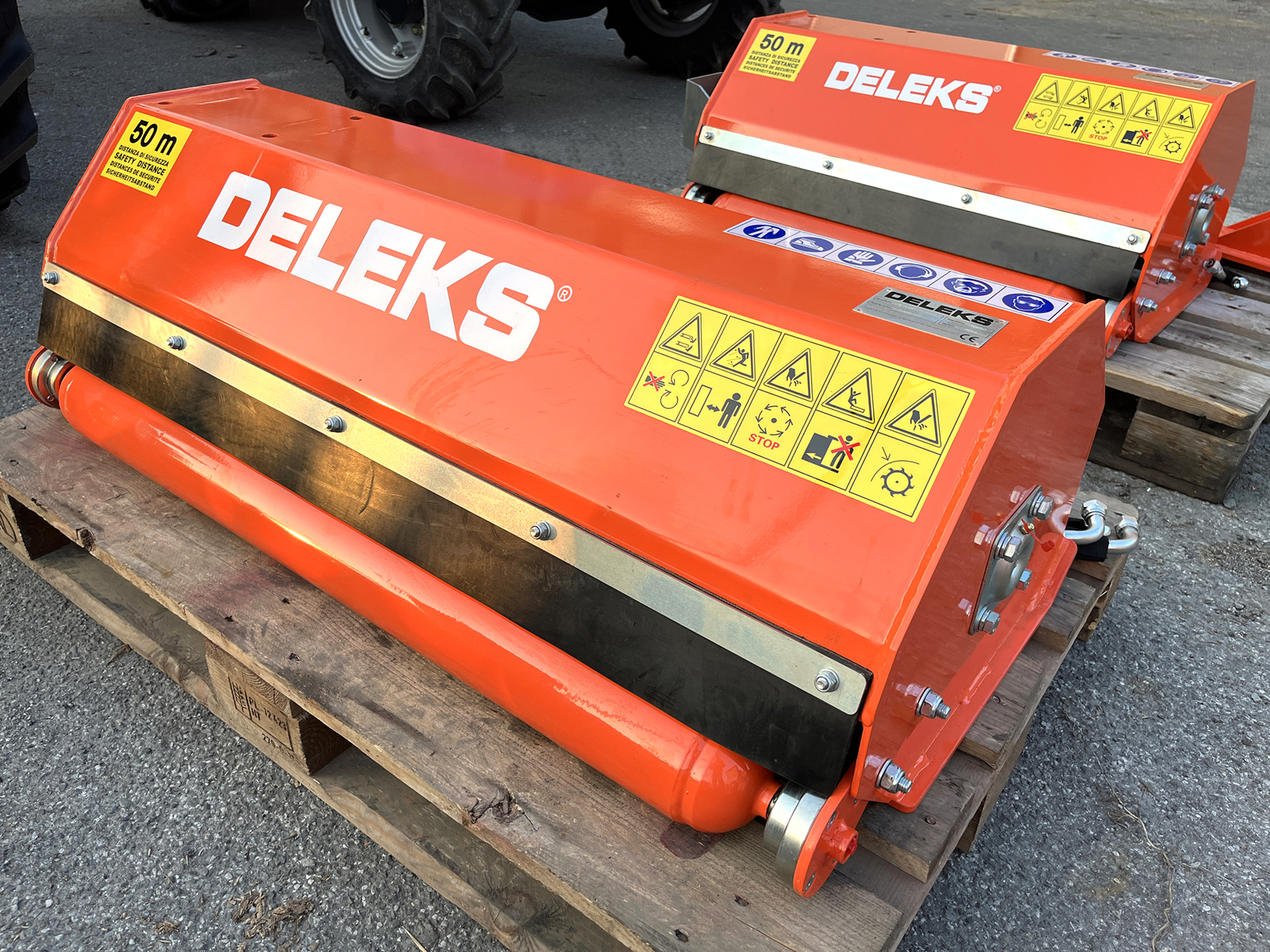

Dimensions, poids et livraison
Largeur de travail 1 100 mm, largeur hors tout 1 320 mm, longueur 650 mm, hauteur 360 mm, poids 120 kg ; châssis en acier de 4 mm. Il est expédié dans un emballage de 132 × 60 × 50 cm (146 kg brut, 0,40 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, est certifié ECO Certificazioni et garanti 2 ans.
Domaines d'utilisation
- Fossés, berges et digues : herbe, roseaux et ronces là où un tracteur ne passe pas
- Talus et bords de route : fauchage avec le bras de la mini-pelle
- Terrains en friche et sous-bois : ronces, buissons et branches jusqu'à 3 cm
- Haies, clôtures et limites de propriété : nettoyage le long des murs et des grillages
- Mini-pelles de 1 à 2 t avec ligne hydraulique auxiliaire et bras d'épareuse de tracteur
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le jeu de 20 paires de couteaux Y avec visserie (COLTELLIDTH), le kit de 10 marteaux (MAZZE10INT) et les 10 écrous et boulons (DB10A). Pour le montage sur le bras, vous pouvez choisir l'attache ACB+ M0 type Morin (ATTACCOMORINM0), l'attache ACB+ M1 type Morin (ATTACCOMORINM1AR) et l'attache réalisée sur mesure (ATTACCOAR). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Pour quelle mini-pelle l'ARK-110 convient-il ?
Pour les mini-pelles de 1 à 2 t avec une ligne hydraulique auxiliaire de 25-30 l/min. Le broyeur pèse 120 kg : ce poids est à comparer à la capacité de levage du bras en extension maximale.
Convient-il à une mini-pelle de 1,5 t ?
Oui, si le bras supporte les 120 kg du broyeur en extension maximale : la série ARK couvre les mini-pelles de 1 à 2 t. Pour un bras à plus faible capacité de levage, il y a les AR et les ARS, de 66 à 100 kg.
Quel débit d'huile faut-il ?
De 25 à 30 l/min, avec une pression de service de 120 à 150 bar. Il est préférable que la pelle ait deux pompes, une pour la translation et une pour les services.
Faut-il une ligne de drainage ?
Oui : le moteur hydraulique a un troisième flexible de drainage, à raccorder en retour direct au réservoir. Pour les mini-pelles sans ligne de drainage, il y a les ARS, avec moteur à 2 flexibles.
Faut-il le double effet ?
Oui : les couteaux tournent dans les deux sens, ce qui demande une commande à pédale à double effet.
Quelles branches broie-t-il ?
L'herbe, les ronces, les roseaux, les buissons et les branches jusqu'à 3 cm de diamètre. Pour les pelles de 2 t et plus, il y a les broyeurs à marteaux ARM, ARJ et ARH, jusqu'à 4-5 cm.
Couteaux ou marteaux ?
Il est livré de série avec 44 couteaux Y ; les marteaux sont une option (kit MAZZE10INT).
Se monte-t-il aussi sur un bras d'épareuse ?
Oui : l'ARK-110 convient aussi aux bras d'épareuse de tracteur, à condition que le circuit hydraulique fournisse 25-30 l/min d'huile. C'est l'une des têtes des épareuses DELEKS® MERLO.
Comment se monte-t-il sur le bras ?
À la place du godet, avec l'attache d'origine (cotes sur les images de la fiche), avec l'une des attaches en option ou avec une attache sur mesure ; les flexibles se raccordent à la ligne hydraulique auxiliaire.
Quelle différence entre ARK et AR ?
L'ARK a un rotor de 108 mm à couteaux Y et broie les branches jusqu'à 3 cm ; il pèse 120 kg pour 110 cm de large. L'AR a un rotor de 78 mm à couteaux de 130 g, va jusqu'à 2 cm et est plus léger, de 66 à 93 kg.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : couteaux, marteaux, visserie, roulements, rouleau, moteur hydraulique et flexibles sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et vérification de la compatibilité entre le broyeur, le circuit hydraulique et l'attache de la pelle. Le broyeur est livré avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique |
|---|---|
| Largeur de travail | 1100.0 mm |
| Largeur total | 1320.0 mm |
| Hauteur de coupe min/max | 20.0 - 80.0 mm |
| Poid | 120.0 kg |
| Hauteur du capot | 360.0 mm |
| Diamètre maximum de coupe | 30.0 mm |
| Epaisseur de la tôle | 4.0 mm |
| Transmission : vitesse du rotor | 1500 r/min |
| Rotor : diamètre | 108.0 mm |
| Rotor : roulement et dimensions | UC207-6007 |
| Rotor : équilibrage | Électronique |
| Rotor : épaisseur | 8.0 mm |
| Rouleau : diamètre | 102.0 mm |
| Rouleau: épaiseur | 4.0 mm |
| Rouleau: roulements et dimensions | φ25 |
| Pression optimale min/max d'huile | 120 - 150 bar |
| Flux optimale d'huile | 25 - 30 l/min |
| Longueur du capot | 650.0 mm |
| Nbre de lames | 44 |
| Lames : poid | 330.0 g |
| Poids brut d'expédition | 146 kg |
| Volume de l'emballage | 0.40 m3 |
| Dimensions de la marchandise pour envoi | 1320.0*600.0*500.0 mm |
